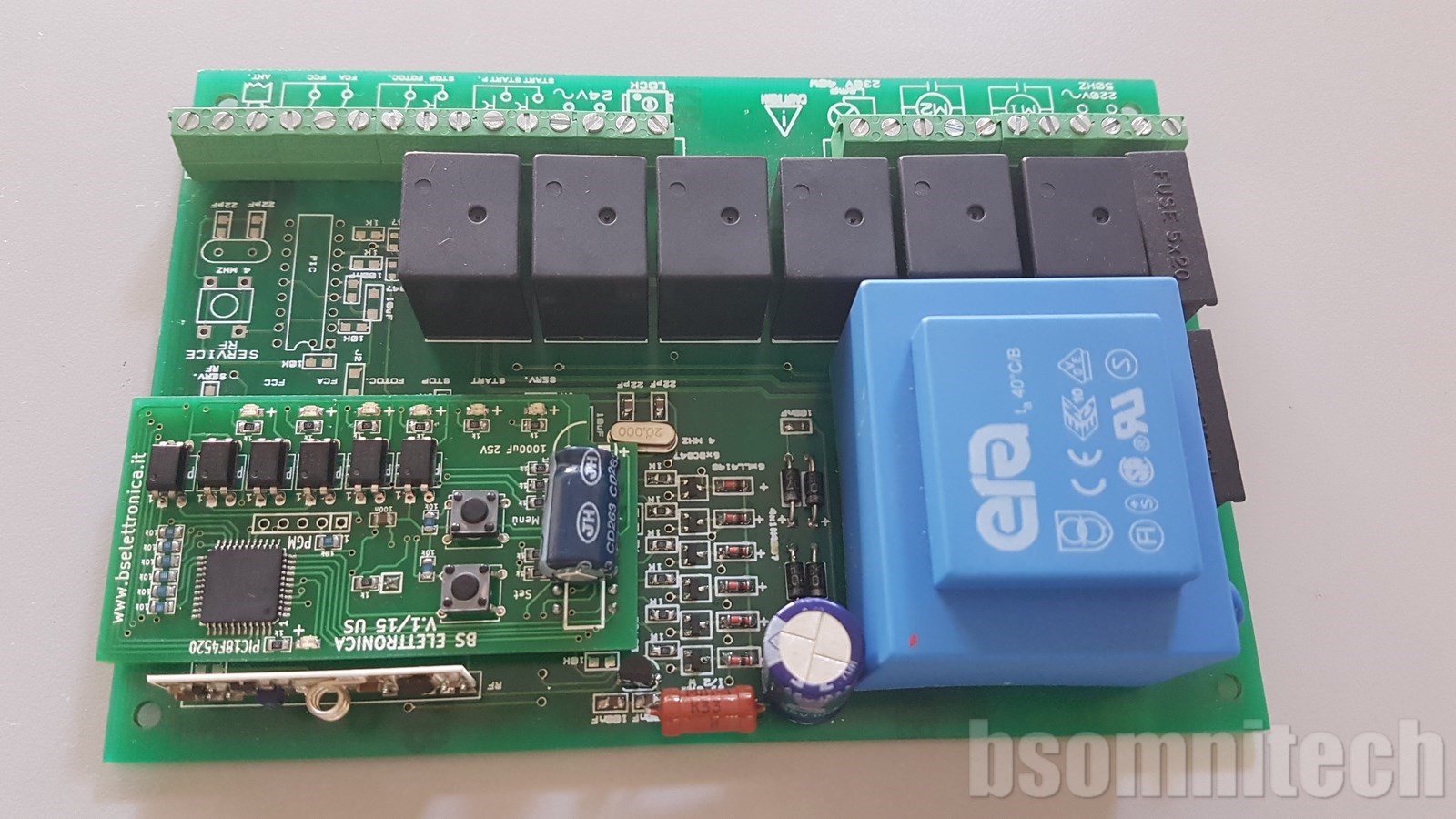

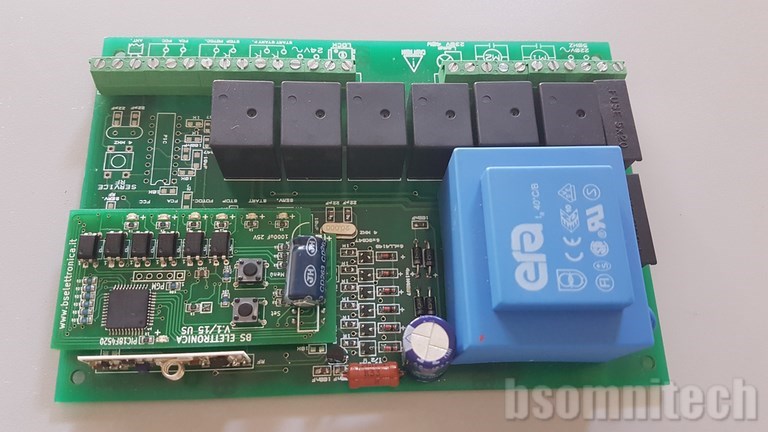

CENTRALINA UNIVERSALE PER CANCELLO AUTOMATICO E BATTENTE

• Monitoraggio tramite diodi LED dello stato delle apparecchiature periferiche.
• Logiche di funzionamento programmabili.
• Predisposizione alla connessione dei moduli radioriceventi.

Questo prodotto è stato progettato e costruito esclusivamente per l’utilizzo indicato

in questa documentazione. Qualsiasi altro utilizzo non espressamente indicato potrebbe pregiudicare l’integrità del prodotto e/o rappresentare fonte di pericolo.

BS ELETTRONICA declina qualsiasi responsabilità derivata dall’uso improprio o diverso da quello per cui l’automatismo è destinato e si riserva il diritto di apportare eventuali modifiche al prodotto senza preavviso, al fine di migliorarne il funzionamento.

ALIMENTAZIONE…………………………………………………… 230 V a.c 50 Hz

CARICO MAX MOTORI…………………………………………….. 800 W

TENSIONE USCITA PERIFERICHE……………………………... 24V a.c. 0,5 A

LOGICA DI FUNZIONAMENTO …………………………………..AUTOMATICA

TEMPERATURA DI FUNZIONAMENTO…………………………. – 20  /  +60 °C

FUSIBILI DI PROTEZIONE………………………………………… Fuse1  (250v  5A)  Fuse2 (250v  630mA)

DIMENSIONI………………………………………………………….160 x 110 x 40 mm

L’ INSTALLAZIONE:

Importante leggere attentamente il seguente manuale di istruzioni prima di procedere con l’installazione e la programmazione della centrale di comando.

L’installatore deve prevedere a monte dell’impianto un interruttore magnetotermico differenziale con adeguata soglia di intervento.

Separate sempre i cavi di alimentazione da quelli di comando e di sicurezza (pulsante, ricevente, fotocellule, ecc.).

Attenzione: Prima di effettuare qualsiasi tipo di intervento sull’apparecchiatura elettronica ( collegamenti, manutenzione ) togliere sempre l’alimentazione elettrica.
